FLIM成像-成像新看法
HORIBA FLIMera相机是FLIM手艺的一个新看法。。。。。。它是一个宽场成像相机，，，，，， ，，而不是一个共焦点扫描系统，，，，，， ，，其优点是可以用简朴的摄像手艺在视频速率下研究FLIM动态。。。。。。

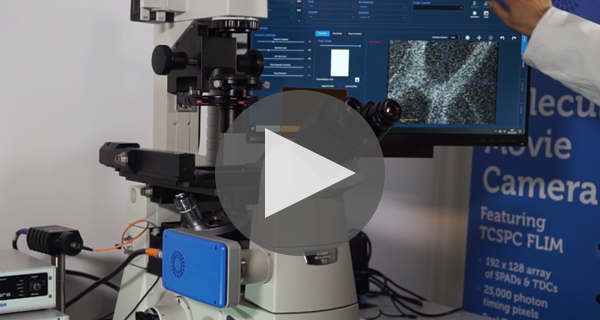

FLIMera 视频 (1:43)
每个像素的TCSPC架构可同时提供24,576衰减曲线
重大的多组份寿命研究
直接获取衰减动力学
可实现多达5个指数的衰减曲线剖析
EzTime Image --- 简朴而**的软件界面
适用于重大和细密的分子剖析，，，，，， ，，如活细胞动力学研究和疾病诊断的生物标记物检测
CMOS手艺的前进增进了基于像素阵列的成像传感器的生长，，，，，， ，，每个像素基于一个时间数字转换器（TDC），，，，，， ，，包括一个单光子雪崩光电二极管（SPAD）及其相关的电子计时装置。。。。。。
这使得基于时间相关单光子计数手艺（TCSPC）的快速（视频速率）荧光寿命测定在每个像素中得以自力实现（图1）。。。。。。
图1：SPAD和TDC对
一个192 x 128像素的图像传感器，，，，，， ，，接纳40nm CMOS手艺，，，，，， ，，被整合到一个宽视场外延荧鲜明微镜装置中。。。。。。该传感用具有13%的填充因子，，，，，， ，，每个18.4 x 9.2 μm的像素包括一个区分率<40 ps的TDC。。。。。。从而可同时举行24,576次荧光寿命丈量，，，，，， ，，每次丈量包括4,096个时间段。。。。。。通过专用固件和HORIBA EzTime Image软件，，，，，， ，，荧光强度清静均寿命以及TCSPC成像丈量爆发的相位图可以同时以视频（>30 fps）速率实时显示（图2）。。。。。。
图2：同时泛起的四个数据集
FLIMera是为配合HORIBA高度直观的EzTime Image软件使用而设计的。。。。。。该软件用于FLIMera的控制、数据收罗和剖析。。。。。。FLIMera提供4种操作模式。。。。。。
手动 – 用户最先和阻止收罗，，，，，， ，，提供TCSPC强度图像和用于寿命剖析的FLIM数据。。。。。。
准时– 用户界说收罗的运行时间，，，，，， ，，提供TCSPC强度图像和用于寿命剖析的FLIM数据。。。。。。
流向HDF5文件 – TCSPC数据可以在用户确定的时间段内流向一个HDF5文件，，，，，， ，，包括了每个像素中每个光子的完整纪录，，，，，， ，，无数据丧失，，，，，， ，，并可用于重修帧以举行**衰减剖析。。。。。。
相位图 – 对直方图的增补，，，，，， ，，能够以相位图的形式实时显示和选择寿命数据，，，，，， ，，如图3所示。。。。。。相位图需要使用标准样品寿命举行初始校准。。。。。。
图3：相位图
使用标准样品和FUN-1标记的酵母细胞展示其视频速率（图4）。。。。。。
图4：从FUN-1标记的酵母细胞寿命视频中提取的一系列图像 https://youtu.be/1Fu7VOCsHuA
图5 a: DeltaFLEX液体样品的衰减
图5 b：来自24,578个SPAD像素中的一个的衰减，，，，，， ，，显示了FLIMera很是高的区分率和TCSPC的真实性。。。。。。
新颖的像素内检测和计时手艺实现了宽视场成像要领，，，，，， ，，这大大镌汰了数据收罗时间，，，，，， ，，使动态事务的研究成为可能。。。。。。FlIMera为HORIBA在荧光丈量领域做出了孝顺；；；；；； ；；它获得了著名的物理学谈判业立异奖。。。。。。
| FLIMera 相机的手艺参数 | |
|---|---|
| 程序 | W广域时域 TCSPC |
| 传感器 | 带像素内TDC的SPAD CMOS |
| 传感器波长规模 | 400 至750 nm |
| *大总计数率 | 理论值：95 Mcps |
| *大像素计数率 | 12 kcps |
| 图像阵列 | 192 x 128 pixels |
| 帧速率（*大） | 30 FPS |
| 填充系数 | 13% |
| 寿命测试规模 | 200 ps to 20 ns |
| 区分率 | 4096个50ps的通道 |
| 毗连类型 | C型接口 |
| 电子接口 | HORIBA FLIMera 基本单位（包括激光同步输入TTL） |
| Software Included | HORIBA EzTime Image |
| 所需组件 | |
| 光源选项 | DeltaDiode 脉冲激光器 |
